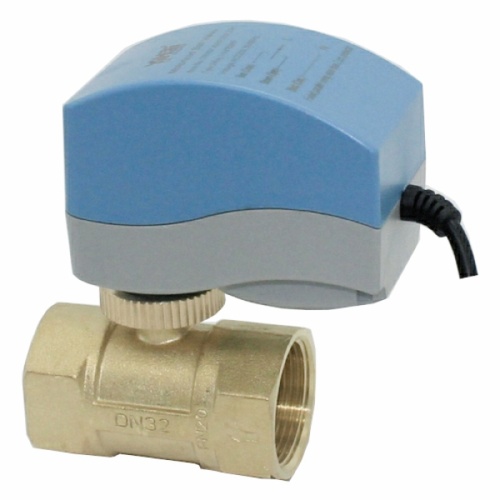

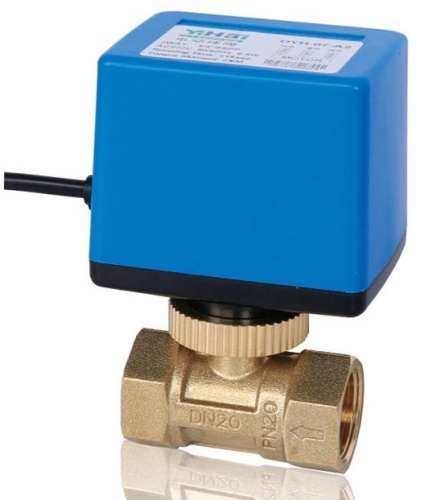

Шаровой кран с электроприводом серии DAV.A2 широко используется для включения / выключения и управления плавающей водой, который состоит из латунного корпуса шарового крана и привода, который приводится в движение синхронным двигателем, вращающимся на 90 °, встроенный ограничитель для точного отключения питания во время клапан полностью открыт или полностью закрыт.
Особенности и преимущества
|
Особенности и преимущества
|
|
|
Качественные компоненты |
Высококачественный синхронный двигатель, долгий срок службы. Огнестойкая крышка из АБС-пластика. Стальной редуктор с большим крутящим моментом Корпус клапана из жаропрочной кованой латуни Высокая степень защиты от проникновения пыли (IP54) |
|
Компактный дизайн |
Компактная конструкция для легкой установки Низкая мощность, низкий уровень шума, легкий вес, долгий срок службы, простота обслуживания |
|
Простая установка |
Силовую головку можно заменить, не нарушая положения корпуса клапана и не сливая воду из системы. |
|
Больше вариантов |
On-Off или плавающее управление опционально 2-х и 3-х стороннее от DN15 до DN32 |
|
Предмет номер. |
ДАВ.А2.215 |
ДАВ.А2.315 |
ДАВ,А2.220 |
ДАВ.А2.320 |
ДАВ.А2.225 |
ДАВ.А2.325 |
ДАВ.А2.232 |
|
Напряжение питания |
AC24В/AC220В±10%, 50/60Гц |
||||||
|
Потребляемая мощность |
6,5 Вт |
||||||
|
Крутящий момент |
4 Нм |
||||||
|
Режим управления |
3-проводное двойное управление/ 3-проводное одинарное управление |
||||||
|
Время выполнения |
Открыть<15с Закрыть<15с |
||||||
|
Тип действия |
2 пути |
3-полосный |
2 пути |
3-полосный |
2 пути |
3-полосный |
2 пути |
|
Уровень давления |
1,6 МПа |
||||||
|
Услуги Средний |
Охлажденная и/или горячая вода, до 50% гликоля |
||||||
|
Поставка свинца |
3 ядра (коричневый, синий, черный) |
||||||
|
Температура окружающей среды е |
0℃（32℉）-50℃（122℉） без конденсации |
||||||
|
Температура жидкости e |
0℃（32℉）-120℃（248℉） |
||||||
|
Материал |
Корпус клапана: кованая латунь. Шток клапана: латунь. Сердечник клапана: SS(304). Уплотнение клапана: EPDM. |
||||||
|
Размер DN |
DN15 |
DN15 |
Ду20 |
Ду20 |
Ду25 |
Ду25 |
DN32 |
|
Завершение соединения |
BSPP/NPT с внутренней резьбой |
||||||
|
Размер (дюйм) |
1/2” |
1/2” |
3/4” |
3/4” |
1” |
1” |
1-1/4” |
|
Kv (Cv) Значение |
4.0（4.7） |
4.0（4.7） |
7,0（8.2） |
7,0（8.2） |
12,0（14,0） |
12,0（14,0） |
19,0 (22,0) |

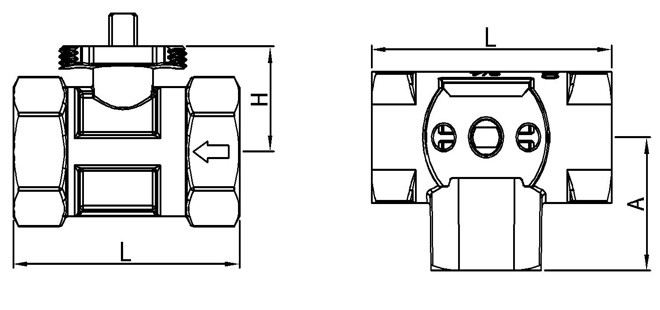

Габаритные размеры:
|
Размер |
Л (мм) |
Хм) |
А (мм) |
|
DN15 2-ходовой |
63 |
26 |
- - |
|
DN15 3-ходовой |
63 |
26 |
30 |
|
DN20 2-ходовой |
63 |
26 |
- - |
|
DN20 3-ходовой |
68 |
26 |
33 |
|
DN25 2-ходовой |
73 |
32 |
- - |
|
DN25 3-ходовой |
73 |
34 |
42 |
|
DN32 2-ходовой |
83 |
36 |
- - |

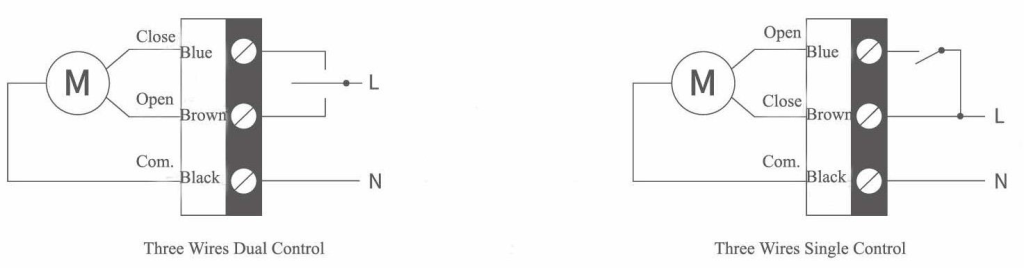

Электропроводка:
Установки:
1. Внимательно прочитайте эти инструкции. Несоблюдение их может привести к повреждению изделия или возникновению опасной ситуации.
2. Проверьте рейтинги, указанные в инструкциях и на продукте, чтобы убедиться, что продукт подходит для вашего применения.
3. Установщик должен быть обученным, опытным специалистом по обслуживанию.
4. Клапан должен быть установлен в удобном для установки и обслуживания месте.
5. Горизонтальная установка, это означает, что двигатель должен находиться над корпусом клапана, чтобы избежать влажности.

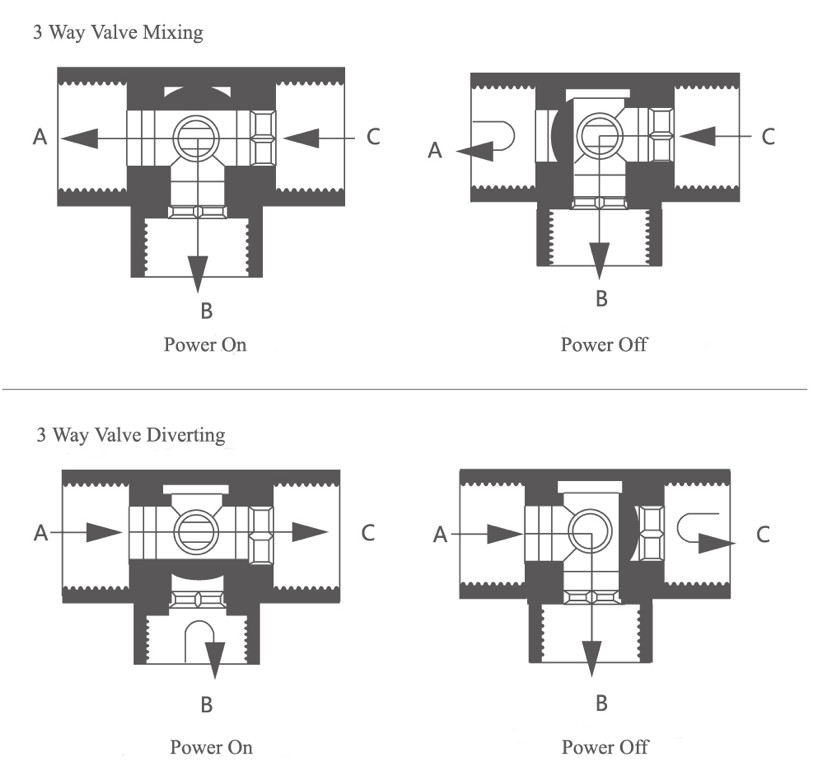

6. 3-стороннее соединение как проточное, 2-стороннее соединение без направления.
